Автор Сообщение
касманафд


Авто: Great Wall Hover H5 TD AT
Откуда: Архангельская обл. г.Мирный
Сообщения: 85
Профиль
Зарегистрирован: 01.11.2011
Возраст: 37
Профиль
Ссылка на сообщение19 Jan 2013 23:39
Изготовление регулируемой тяги панара Ответить с цитатой Доброго времени суток всем. Не знаю есть ли тут подобный отчёт, я не нашёл может кому пригодится мой комикс, если нет - модераторы "поправят".
После лифта машины ушел вправо задний мост. Хорошо помню как я запарился ставить на место тягу панара когда менял на ней сайлентблоки.
В общем было решено эту тягу сделать регулируемой для чего было куплено: устройство для регулировки рулевых тяг ВАЗ 2110, а именно два болта с двусторонней резьбой две гайки одна втулка с резьбой с двух сторон (всё вместе стоит 220 руб)
И так: снимаем тягу и пилим её пополам измерив длину (мы просто прибили её отвёртками к полу в гараже Smile и распилили)
вот так выглядят железки от тазика
затем на одну из сторон болта (ту которую будем имплантировать в трубу тяги) делаем "накат", потому как просто так болт в трубе болтается.
Затем болт "наваренной" стороной забиваем в тягу
И обвариваем..
Затем собираем вторую половину аналогичным образом, отпилив на второй половине необходимую длину
Ну и чтоб вообще красиво было обрабатываем, грунтуем...
И красим...

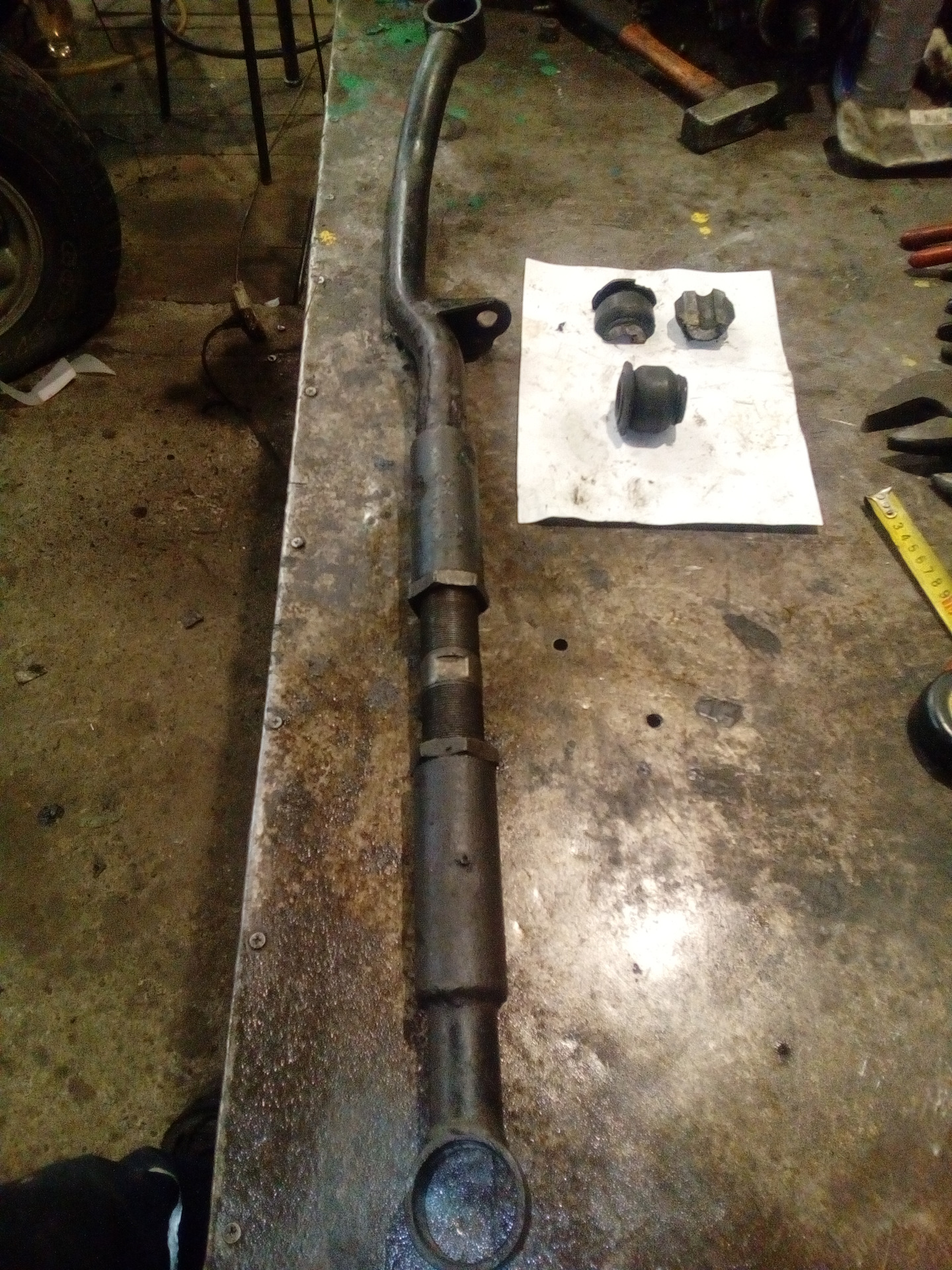

Вот так она стала выглядеть после переделки:
По времени весть процесс занимает минут 40 примерно от снятия до установки.
Стоит отметить, что когда снимали тягу - задний мост "сам встал на место" так, что и регулировать длину тяги практически не пришлось. Просто при установке "сделали по длиннее". Повесив отвесы на крылья (нитка с гайкой) померили расстояние между ниткой и центральным колпаком диска. Всё ОК.
Отправить ЛС
МАА


Авто: Hover 2007г.2.4L/Еuro2
Откуда: ПОДОЛЬСК & СЫЗРАНЬ
Сообщения: 2978
Профиль
Зарегистрирован: 03.11.2008
Возраст: 52
Профиль
Ссылка на сообщение20 Jan 2013 11:07
Ответить с цитатой greambell
писАл;
Чертеж регулировочного узла для поперечной тяги (Панара) заднего моста.



Отправить ЛС
Dreamkins (Стерлитамак)


Авто: Great Wall Hover H2 2.8TCI
Откуда: Стерлитамак
Сообщения: 1451
Профиль
Зарегистрирован: 24.02.2008
Возраст: 38
Профиль
Ссылка на сообщение20 Jan 2013 12:38

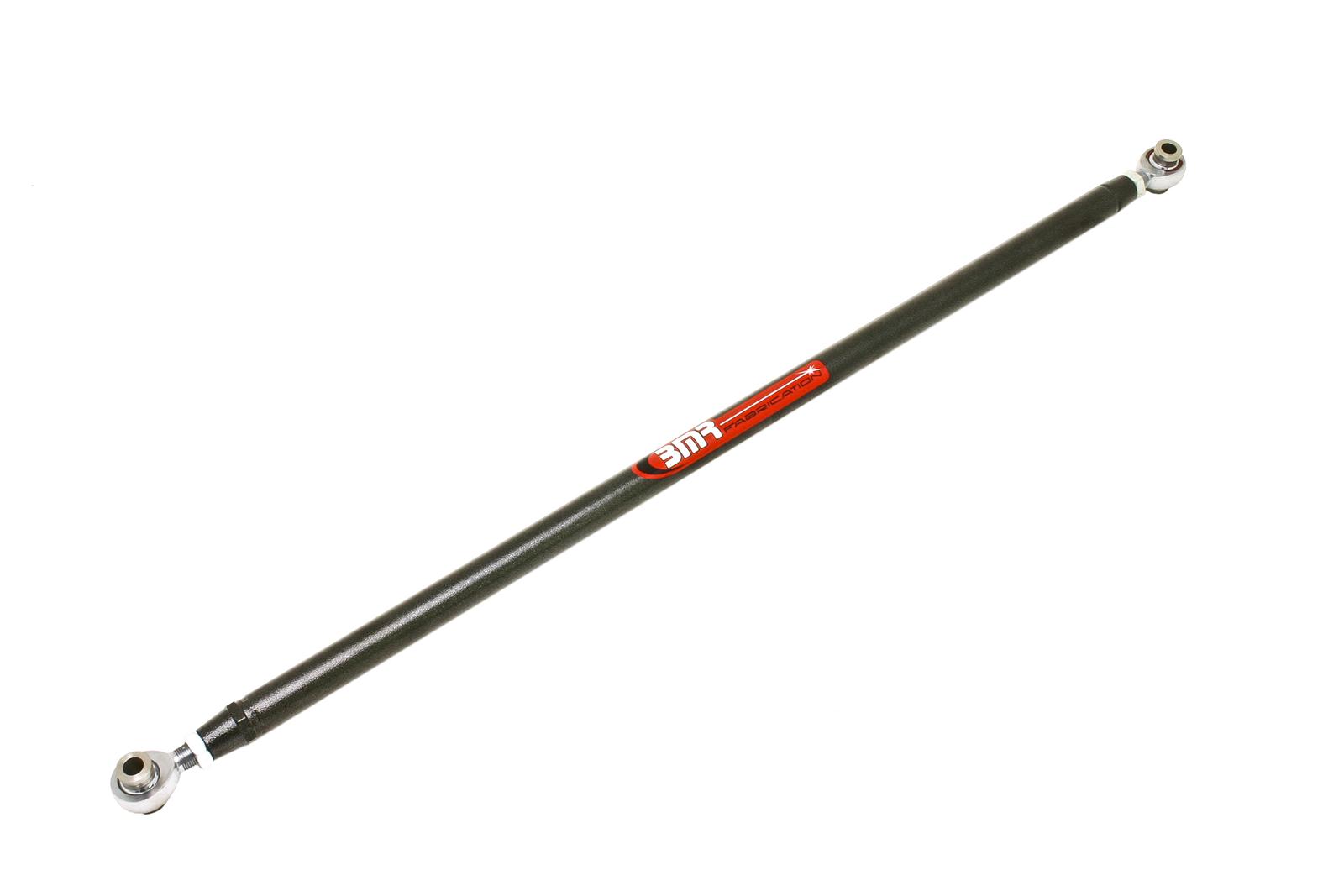

Ответить с цитатой Если самому сложно сделать - на табу есть она - можно заказать через "самостоятельный заказ из китая".
Отправить ЛС
yuram


Авто: Great Wall Hover H5 Lux
Откуда: ТЮМЕНЬ
Сообщения: 123
Профиль
Зарегистрирован: 06.06.2012
Возраст: 60
Профиль
Ссылка на сообщение20 Jan 2013 13:56
Ответить с цитатой Dreamkins (Стерлитамак)
а как там ее найти?
Отправить ЛС
Dreamkins (Стерлитамак)


Авто: Great Wall Hover H2 2.8TCI
Откуда: Стерлитамак
Сообщения: 1451
Профиль
Зарегистрирован: 24.02.2008
Возраст: 38
Профиль
Ссылка на сообщение20 Jan 2013 14:20
Ответить с цитатой yuram
вот тут все описано. Я пользуюсь Хромом с автопереводом. Видел ее на просторах табу. через переводчик и поиск найти наверное можно.
Отправить ЛС
касманафд


Авто: Great Wall Hover H5 TD AT
Откуда: Архангельская обл. г.Мирный
Сообщения: 85
Профиль
Зарегистрирован: 01.11.2011
Возраст: 37
Профиль
Ссылка на сообщение20 Jan 2013 15:16
Ответить с цитатой смысл в том был,чтоб не заказывать готовое из китая или точить на заказ железку,а сделать самому своими ручками
Отправить ЛС
Alexej050


Авто: Great Wall Hover H2 Е3
Откуда: Балаково
Сообщения: 977
Профиль
Зарегистрирован: 14.02.2011
Возраст: 52
Профиль
Ссылка на сообщение20 Jan 2013 17:35
Ответить с цитатой касманафд
Молодец! Не плохо получилось!
Тут была уже такая тема, только в "4х4.Подготовка....."
Я там даже не много
В той теме эти покупные элементы были подвержены сомнению опытных участников!
Я пошел не много другим путём.
Т.к. я не хотел резать стоковую тягу, а просто, изготовил новую.
Труба у меня есть, ф323,5мм., сайлентблоки тоже.
За основу, был взят чертеж, который прикрепил , но с моими доработками. А именно, УСИЛЕНИЕ, всего узла.
Регулируемую втулку вытачил токарь. Правда чуть-чуть мне мозг повыносил для порядка, типа ищи метчики М242 обычный и левый. Ну я как положено, объехал все магазы, нету таких, не ходовой размер. В итоге он всё нарезал резцом Horosho
Прикрепляю фотки сего изделия.
Пыс, на усмотрение модераторов, имхо можно объеденить в одну тему! Horosho
Добавлено спустя 9 минут 38 секунд:
Dreamkins (Стерлитамак)
Ага, я встречал там такое, жаль ссылку не сохранил(хотя нет, на второй фотке вроде просматривается ашттп). Crazy
_________________
Подпись

+7девять два семь119 69шестьдесят пять

Отправить ЛС
касманафд


Авто: Great Wall Hover H5 TD AT
Откуда: Архангельская обл. г.Мирный
Сообщения: 85
Профиль
Зарегистрирован: 01.11.2011
Возраст: 37
Профиль
Ссылка на сообщение20 Jan 2013 19:48
Ответить с цитатой Alexej050 писал(а): типа ищи метчики М242
да, я тоже столкнулся с такой проблемой.Сначала хотел токарю заказать железку, но был послан за мечиками, поэтому и взял узел от тазика.
Отправить ЛС
2466100


Авто: Great Wall Hover H2
Откуда: Краснодар
Сообщения: 2868
Профиль
Зарегистрирован: 27.02.2009
Возраст: 52
Профиль
Ссылка на сообщение20 Jan 2013 20:21
Ответить с цитатой касманафд
Если резали, варили и красили то почему сразу не сделать по уму Уатта или А-рычаг? Панара годится только пузотерам когда ходы подвески маленькие...
_________________
Подпись

МТС .........+7 988 2466100
МегаФон ..+7 938 4169010

Отправить ЛС
сандрван


Авто: Great Wall Hover H3 ТК
Откуда: Москва, ЮАО
Сообщения: 1244
Профиль
Зарегистрирован: 21.04.2010
Возраст: 45
Профиль
Ссылка на сообщение20 Jan 2013 20:37
Ответить с цитатой касманафд писал(а): поэтому и взял узел от тазика
И правильно сделал! Во первых мароки меньше, во вторых любая заводская деталь надёжнее того, что выточит токарь.
Отправить ЛС
касманафд


Авто: Great Wall Hover H5 TD AT
Откуда: Архангельская обл. г.Мирный
Сообщения: 85
Профиль
Зарегистрирован: 01.11.2011
Возраст: 37
Профиль
Ссылка на сообщение20 Jan 2013 23:46
Ответить с цитатой 2466100 писал(а): почему сразу не сделать по уму Уатта или А-рычаг?
твои предложения...как уатта реализовать на ховере? фото и чертёж
это уже видел
Отправить ЛС
Дмитрий 66


Авто: Great Wall Hover H3 Lux
Откуда: Северный Урал
Сообщения: 1511
Профиль
Зарегистрирован: 28.06.2010
Возраст: 37
Профиль
Ссылка на сообщение21 Jan 2013 09:51
Ответить с цитатой касманафд
Всё добротно и хорошо,только нагрузки плохо держит данный узел,
на сейфе такое делал,съездил на охоту, итог: обрыв резьбы,
приехал домой,отрегулировал и заварил, и больше не лазил туда.
На ховере ещё не мастырил,т.к. не лифтовал ещё подвеску
А так отличная работа
_________________
Подпись Отправить ЛС
2466100


Авто: Great Wall Hover H2
Откуда: Краснодар
Сообщения: 2868
Профиль
Зарегистрирован: 27.02.2009
Возраст: 52
Профиль
Ссылка на сообщение21 Jan 2013 10:06
Ответить с цитатой касманафд писал(а): твои предложения...как уатта реализовать на ховере? фото и чертёж
Чертеж чего? Коромысла? болтов? Вот реализованная схема... Можно обойтись без вваривания оси в мост если просто прикрепить болтами перемычку с осью к кронштейнам верхних тяг (там даже отверстия уже есть)... Romixx из Новороссийска установил себе в 2010м:


Его отзыв о результате:
"Зад теперь едет как по рельсам за передом, аж руль крутить меьше надо. Вчера скакал по виноградникам - никаких лишних движений кузов не делает. Приятно. Машина управлятся стала, зад не пытается выпрыгивать наружу поворота, ни каких лишних качков и кренов."
Вот мой вариант: все делали по месту... спереди куски верхних тяг, на них приварена А-образная труба... сзади наконечник рулевой тяги бычка...





теперь кузов - отбойник, но идет как по рельсам
вместе с работой и всем всем всем не более 10тр... сделают любые мастера с руками растущими из плеч... там немного сварки, резки и краски... с перекурами день работы...
Добавлено спустя 6 минут 33 секунды:
А-образный рычаг:
- проще параллелограмма Уатта, меньше деталей, меньше осей вращения...
- действительно большие ходы подвески
- исключен конфликт бензобак - левая верхняя тяга
- на скоростях до 160 никаких проблем не выявлено (больше не пробовал)
- при быстрой езде по гравийке машину ловить больше не нужно... попа как влитая!!!!
Добавлено спустя 16 минут 24 секунды:
Хорошие топики по механизму Уатта:

Задняя подвеска автомобиля «Мазда-RX7»
Не важно где стоит центральный болт сверху или снизу, сзади или спереди моста... компоновку можно определить исходя из имеющегося железа и возможностей мастерской... Проще всего реализовать использовав вторую тягу Панара от любого аналогичного авто и готовые крепежные элементы (Нива, шнива, уаз)
_________________
Подпись

МТС .........+7 988 2466100
МегаФон ..+7 938 4169010

Отправить ЛС
касманафд


Авто: Great Wall Hover H5 TD AT
Откуда: Архангельская обл. г.Мирный
Сообщения: 85
Профиль
Зарегистрирован: 01.11.2011
Возраст: 37
Профиль
Ссылка на сообщение21 Jan 2013 15:34
Ответить с цитатой 2466100 писал(а): Вот мой вариант: все делали по месту... спереди куски верхних тяг, на них приварена А-образная труба... сзади наконечник рулевой тяги бычка...
поподробнее пожалуйста. диаметр трубы, диаметр отверстия, что сделать с кронштейнами верхних тяг. желательно в личку если не сложно. Yes
Отправить ЛС
derton


Авто: TLC 80
Откуда: Москва, ЮАО
Сообщения: 930
Профиль
Зарегистрирован: 02.02.2009
Профиль
Ссылка на сообщение21 Jan 2013 16:12
Ответить с цитатой Цитата: на скоростях до 160 никаких проблем не выявлено (больше не пробовал)
- при быстрой езде по гравийке машину ловить больше не нужно... попа как влитая!!!!
Вот блин странно. Слышал уже не раз совершенно обратный отзыв об а-образнике, что машину на скорости после тяжело держать, т.к. задняя подвеска начинает чудить.
Это правда было про котлет с большим лифтом. Может конечно в этом дело, но не понятно, где предел, при котором машине вместо "едет как по рельсам" превращается в "тяжело ловить". Sad
Отправить ЛС   ::
