Схема и конструкция заводского инкубатора «Идеальная наседка»

Добавил: ,Дата: 10 Мар 2013

1 комментарий

Рубрика: [ , ]

Схема и конструкция заводского инкубатора "Идеальная наседка"

Внешний вид заводского инкубатора «Идеальная наседка»

Схема и конструкция заводского инкубатора "Идеальная наседка"

Схема и конструкция заводского инкубатора "Идеальная наседка"

Вместе с инкубатором прилагается электронный терморегулятор с электрической схемой.

Схема электрическая принципиальная инкубатора «Идеальная наседка»

Схема и конструкция заводского инкубатора "Идеальная наседка"

EK — Нагревательный элемент.RK1 — Терморезистор В57 164-К 223-К (CT1-17-22 кОМ).Х1 — Шнур армированный ШВВП-ВП 2х0,50-250-5-2,5-1,7.

С1 — Конденсатор REC SR 50В-4,7 мкФ (К50-35)

С2 — Конденсатор REC SR 16В-100 мкФ (К50-35)

DA1 — Микросхема T2117-3AS (импортная)

HL1 — Светодиод АЛ307КМ

VD1 — Диод 1N4007 (КД226Д)

VS1 — Симистор 2N6073A (импортный)

R1 — Резистор СП4-1а-0,5Вт — 6,8 кОМR2 — Резистор С2-23-0,125 — 13 кОМR3 — Резистор С2-23-0,125 — 30 кОМ

R4 — Резистор С2-23-0,125 — 18 кОМ

R5 — Резистор С2-23-0,125 — 200 кОМ

R6 — Резистор С2-23-0,125 — 51 кОМ

R7 — Резистор С2-23-0,125 — 300 ОМ

R8 — Резистор С2-23-0,5 — 680 кОМ

R9 — Резистор С2-23-2 — 20 кОМ

При повторении конструкции, для корпуса самодельного инкубатора хорошо подойдёт пенопластовая коробка из-под импортной, мороженой рыбы (взять можно у продавцов рыбы на рынке).

Схема и конструкция заводского инкубатора "Идеальная наседка"Схема и конструкция заводского инкубатора "Идеальная наседка"

Источник:

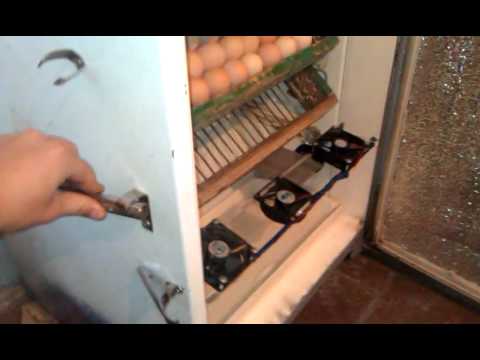

P.S. Можно сделать инкубатор больших размеров
