Февраль 22, 2014

17300 просмотров

Нередко необходимо использовать временную электрическую розетку при ремонте, строительстве и других бытовых делах в квартире, гараже , частном доме или территории возле него- для этих и других случаев понадобится электрический удлинитель с гибким кабелем, который легко можно размотать до необходимого места и подключить к домашней электрической розетке.

Я, как бывалый электрики предпочитаю всегда делать электрический удлинитель самостоятельно. И не только потому что, так получается дешевле а еще и потому, что так Я сам могу сделать удлинитель качественно и необходимой мне длины.

Так например, меня не раз просили посмотреть и сделать сломавшийся удлинитель или сетевой фильтр китайского производства, который особенно быстро выходит из строя при подключении мощных электроприборов: фена, обогревателя и т. п. Отремонтировать очень часто его проблематично— электрический кабель оплавляется внутри, вилка не разборная, блок с розетками хлипкой конструкции с припаянными проводами к нему. В таком случае проще все выбросить и сделать новый уже самостоятельно.

Практически любой человек сможет довольно быстро сделать своими руками удлинитель, а что для этого нужно и как сделать все правильно Я расскажу далее в этой статье.

Необходимые материалы и инструменты.

  1. Первое, что необходимо купить так это медный гибкий кабель ПВС трехжильный, если в ваших электрических розетках есть третий заземляющий контакт, а если нет- двух жильный. кабель для удлинителя Например, ПВС 3×1.5- расшифровываются цифры: первая 3- трехжильный, а вторая- сечение жилы 1.5 квадратных миллиметра, которого достаточно для подключения нагрузки до 3.5 кВт, а до 5 подойдет- 2.5. Только следует учитывать, что при длине более 100 метров при подключении мощных электроприборов возможно падение напряжения из-за длины, поэтому покупайте кабель большего сечения.
  2. Электрическая разборная штепсельная вилка понадобятся Вам  для подключения  к электрической сети дома, квартиры или гаража. При покупке не берите типа «евро», которые не входят без переходника в розетки старой конструкции.  Обращайте внимание, на максимальный ток нанесенный на корпус, 16 А- для кабеля сечением 1.5, а для 2.5- 25 А. При необходимости берите с заземляющими контактами.

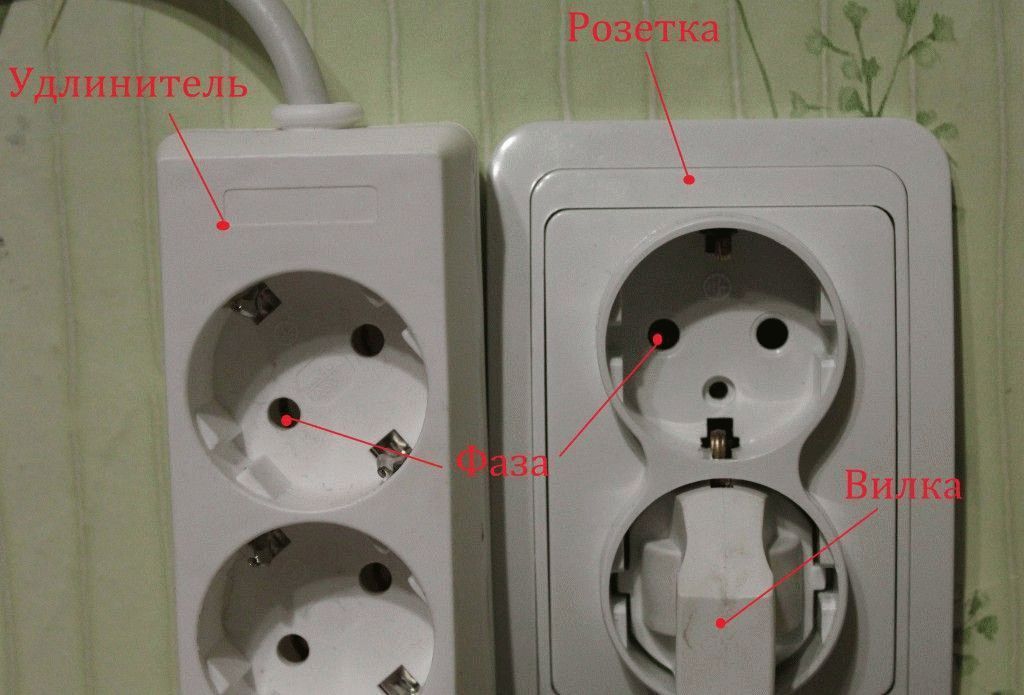

  3. Рекомендую  как минимум, покупать двойной блок розеток, а не одиночную, потому что нередко со временем одной начинает не хватать. При необходимости Вы сможете найти в продаже  3 или 4 розеточные варианты. виды розеток для удлинителя Но будьте внимательны, не купите только накладной конструкции, которые предназначены для установки на стену (на рисунке справа). В них нет удерживающего от случайного выдергивания хомута и со временем отскакивает  задняя крышка. Берите специально предназначенные для изготовления своими руками  розеточные колодки или кабельные розетки (на рисунке крайних левых два варианта). Есть варианты с кнопочным включением и световой индикацией, но для удлинителей это не нужно, а пригодится только для изготовления «сетевого фильтра» для подключения компьютера, бытовой техники и т. п.
  4. Из инструмента только  понадобятся плоскогубцы, нож и отвертка.

Процесс сборки своими руками электрического удлинителя является довольно простым- справится практически любой по нашей инструкции.

Пошаговое руководство по сборке.

  1. Снимаем с обоих сторон электрического кабеля первый слой верхней изоляции на 50-70 мм,  а затем зачищаем каждый провод на 1 сантиметр.
  2. Разбираем вилку, выкрутив болтик или саморез и ослабляем винты хомутика, который предназначен для фиксации кабеля в корпусе вилки.
  3. Зачищенные концы  подключаем к двум контактам вилки. Без разницы какой куда. Главное, третью жилу определенного цвета (на картинке желто-зеленая) посадить соответственно на заземляющий контакт вилки и розетки. подключение вилки Если конструкция предусматривает крепление под болтик с шайбой, тогда рекомендую разделить все проволочки одной жилы пополам, а затем их обкрутить с двух сторон болтика в кольцо. Только сильно не зажимайте, что бы была возможность отверткой болтик закрутить на место.
  4. Фиксируем кабель хомутиком и собираем вилку.
  5. Разбираем розеточный блок и подключаем к контактам две жилы, а третью на заземляющие контакты так, что бы они были объедены с такими же на вилке.  подключение розетокКончик многопроволочной жилы лучше опаять или одеть наконечник, в крайнем случае- плоскогубцами плотно скрутить между собой все проволочки жилы.
  6. Фиксируем кабель в корпусе и собираем блок.

Вот и все удлинитель готов осталось проверить его включив в розетку, но лучше .

Рекомендации по использованию:

  • При эксплуатации избегайте повреждений кабеля- все появившиеся сразу изолируйте изолентой только на выключенном из розетки удлинителе.
  • Поломанные розетки и вилки подлежат обязательной замене.
  • Не допускайте попадания воды во внутрь.
  • Не перегружайте выше допустимых пределов.
  • При эксплуатации на близких к максимуму нагрузках длинные удлинители лучше размотать, из-за возможности нагрева в бухте или на барабане.
  • Любой ремонт производите только после отключения от электросети.

Источник: http://jelektro.ru/samodelki/jelektricheskij_udlinitel.html
