Предохранители и реле Меган 2Предохранители в блоке Меган 2

В данном руководстве обозначены блоки предохранителей Рено Меган 2 и их расшифровка, а так же расположение предохранителей, реле и плавких вставок в блоке Renault Megan 2

Блок предохранителей и реле расположенный в салоне Меган 2 C - (SP3) - 30А - Предохранитель электродвигателя вентилятора отопителя (319)
D - (BP87 или BP48) - 40А - Предохранитель стеклоподъемников задних дверей (201-202) или реле стеклоподъемника (703)
E - (BP93) - 20A - Предохранитель электропривода люка крыши (304)
F - (SP15) - 10A - Предохранитель ЭБУ АБС (118) или системы стабилизации траектории движения (1094) в блоке Мегана II
G - (SP2) - 15A - Предохранитель аудиосистемы (261), многофункционального дисплея (653), пара реле электродвигателя омывателей фар (753 и 1338), прикуриватель для передних пассажиров (101), система обогрева сидений водителя и пассажира (385 - 386), двустороннего насоса омывателей лобового и заднего стекол (677), реле подогрева дизельного топлива (450), панели управления климатической установкой (319), электронный блок управления климатической установки (419), ЭБУ жесткой складной крыши (1476), внутреннего зеркала заднего вида (1340), центрального коммутационного блока (1125), ЭБУ охранной сигнализации (427)
H - (SP17) - 15A - Предохранитель ламп стоп-сигнала (160-1524)
K - резерв
L - (BP55) - 25A - Предохранитель водительского стеклоподъемника (203)
M - (BP70) - 25A - Предохранитель пассажирского стеклоподъемника (204), реле стеклоподъемников (703)
N - BCP3 - 20A - Предохранитель отключения потребителей электроэнергии: щитка приборов (247), аудиосистемы (261), многофункционального дисплея (653), электропривода зеркал заднего вида (134), блока управления охранной сигнализации (427) в подкапотном блоке предохранителей Рено Меган 2
O - (BP32) - 15А - Предохранитель главного звукового сигнала (105), разъем диагностики (225), реле насоса омывателей фар (753 и 1338), ЭБУ привода складной крыши (1476), органы управления инструктора на учебном авто (469)
P - (BP25) - 15A - Предохранитель электродвигателя очистителя заднего стекла (211)
R - BP77 - 20А - Предохранитель ЦЭКБС (645), ЭБУ климатической установки (419), реле питания допоборудования 1 (1155) на панели реле 260 позиция B
S - AP1A - 3A - Предохранитель вентилятора датчика температуры в салоне (418), внутреннего зеркала заднего вида (1340), датчика дождя и освещенности (1415)
T - BPR1 - 20A - Предохранитель элементов обогрева сидений водителя и пассажира (385-386)
U - BP3 - 20A - Предохранитель электрозамков дверей и блокировки внутренних ручек дверей (138-139-140-141-645-844-1322) в блоке предохранителей Renault Megan 2 моторного отсека
V - резерв
W - 15RP - 7,5A - Предохранитель обогрева наружных зеркал заднего вида (239-240)
A - 40А - реле электростеклоподъемника (703)
B - 40A - реле допоборудования 1 (1155)

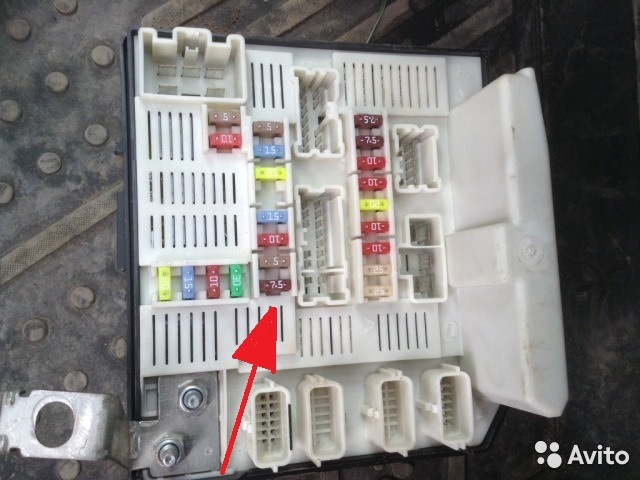

Блок предохранителей Рено Меган 2
