Предохранители Лада Гранта (Монтажный блок)

Монтажный блок (в народе "черный ящик") или блок предохранителей в Лада Гранта разделили на две части. Основной блок располагается по традиции в левой стороне панели, а второй закрыт в моторном отсеке.

Расположение цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Блок предохранителей и реле располагается в левой части панели приборов. В моторном отсеке находится блок силовых предохранителей, закрытый крышкой.

Расположение монтажного блока предохранителей Лада Гранта

Предохранители Лада Гранта (Монтажный блок)Предохранители Лада Гранта (Монтажный блок)

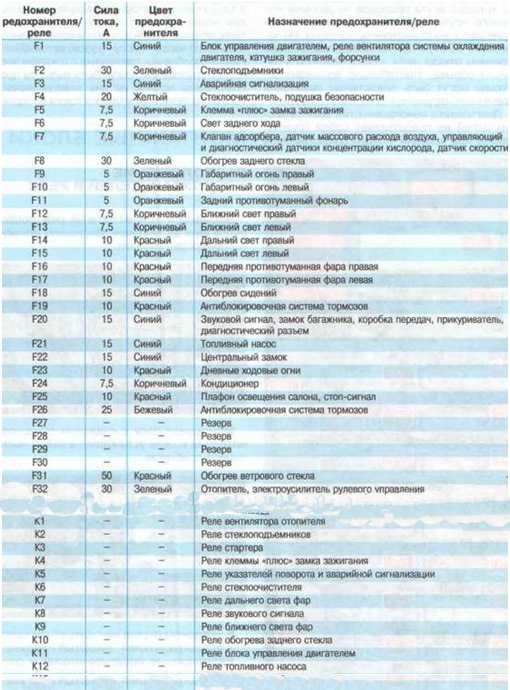

Описание предохранителей и реле в блоке предохранителей Лада Гранта

Предохранитель - Сила тока (А) - Защищаемая цепь

F1 - 15 - Реле включения вентилятора охлаждения двигателя, КЗ 2х2, Контроллер(блок управления двигателем), Форсунки, Катушка зажигания.
F2 - 30 - Электростеклоподъемники.
F3 - 15 - Аварийная сигнализация.
F4 - 20 - Стеклоочиститель, Подушка безопасности.
F5 - 7,5 - Клемма 15 замка зажигания.
F6 - 7,5 - Фонарь заднего хода.
F7 - 7,5 - Клапан адсорбера, Датчик массового расхода воздуха, Датчик кислорода 1/2, Датчик скорости.
F8 - 30 - Цепь обогрева заднего стекла.
F9 - 5 - Габаритные огни по правому борту.
F10 - 5 - Габаритные огни по левому борту.
F11 - 5 - Задние противотуманные фары.
F12 - 7,5 - Ближний свет по правому борту.
F13 - 7,5 - Ближний свет по левому борту.
F14 - 10 - Дальний свет по правому борту.
F15 - 10 - Дальний свет по левому борту.
F16 - 10 - Передняя противотуманная фара по правому борту.
F17 - 10 - Передняя противотуманная фара по левому борту.
F18 - 15 - Обогрев передних сидений.
F19 - 10 - АБС (Антиблокировочная система тормозов).
F20 - 15 - Звуковой сигнальный прибор, Замок багажника, Коробка передач, Прикуриватель, Диагностический разъем.
F21 - 15 - Электробензонасос.
F22 - 15 - Центральный замок.
F23 - 10 - Дневные ходовые огни.
F24 - 7,5 - Кондиционер.
F25 - 10 - Плафон освещения салона, Стоп-сигнал.
F26 - 25 Антиблокировочная система тормозов.
F27 - Резервный.
F28 - Резервный.
F29 - Резервный.
F30 - Резервный.
F31 - 50 - Обогрев ветрового стекла.
F32 - 30 - Отопитель, Электроусилитель рулевого управления.

Реле - Описание

K1 - Реле вентилятора отопителя.
K2 - Реле электростеклоподъемников
K3 - Реле стартера
K4 - Реле клеммы 15 замка зажигания
K5 - Реле указателей поворотов и аварийной сигнализации
K6 - Реле стеклоочистителя
K7 - Реле дальнего света фар
K8 - Реле звукового сигнала
K9 - Реле ближнего света фар
K10 - Реле обогрева заднего стекла
K11 - Реле контроллера(блока управления двигателем)
K12 - Реле электробензонасоса

Напомним, что в предыдущей статье мы рассматривали . Такой девайс поможет Вам отслеживать состояние автомобиля и вовремя предотвращать поломки в дороге.
